数字式扭力扳手检测仪 DOTE100N4
适用范围：
适用于扭力扳手的校准和调整
特点：

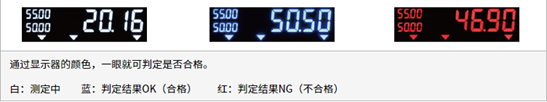

数字式扭力扳手检测仪DOTE4/DOTE4-G搭载了合格判定功能。根据液晶显示器上数值的颜色，一眼即可判定测量值是否合格。
用于判定合格的上下限数值不仅可以通过键盘进行输入，还可以通过PC、条码阅读器等外部设备的命令进行输入。※外部设备的命令输入需要专用软件。

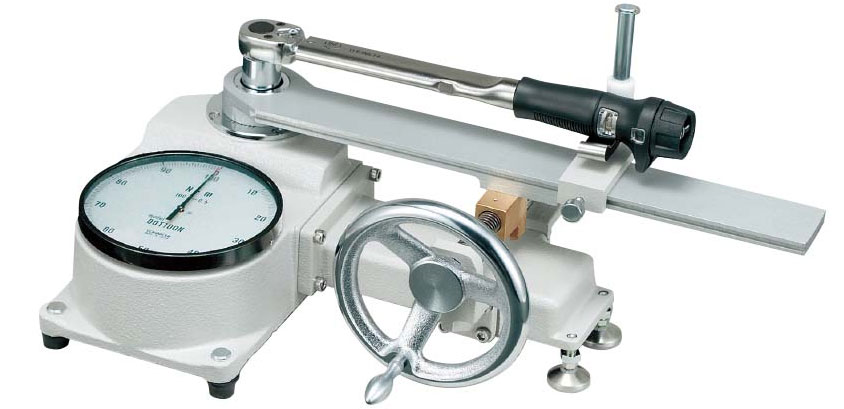

由于加载装置对扭力扳手的有效长度施加负载，所以校准条件均匀，实现了精确的测量。
与以往的DOTE3/DOTE3-G产品相比，扭距测量精度提高了两倍以上。
在东日网站可以免费下载自动将测量数据输入到Microsoft Excel(R)的“ExRcv（Excel Receiver）”。※ 连接DOTE4和PC需要另售的连接线（No.383或No.385）。
具有向PC或专用打印机输出测量结果的功能（RS232C、USB输出端子）
DOTE500N4(-G)、DOTE1000N4(-G)等大型型号优化了显示器位置，让操作员在工作中更容易查看。
另有搭载了电动机驱动加载装置的DOTE4-MD2/DOTE4-G-MD2，适合于校准、调整和修理多个扭力扳手。
除了提供带校准证书的DOTE4/DOTE4-GJCSS以外，还提供带不确切性校准证书的产品。
电源 : AC100V-240V，国际通用。电池组为附件。
| 型号 |
DOTE20N4-G |
DOTE50N4-G |
DOTE100N4-G |
DOTE200N4-G |
DOTE500N4-G |
DOTE1000N4-G |
扭拒范围
[N･m] |
最小～最大 |
2～20 |
5～50 |
10～100 |
20～200 |
50～500 |
100～1000 |
| 1刻度 |
0.002 |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
扭拒范围
[cN･m] |
最小～最大 |
200～2000 |
－ |
－ |
－ |
－ |
－ |
| 1刻度 |
0.2 |
－ |
－ |
－ |
－ |
－ |
扭拒范围
[kgf･cm / kgf･m] |
最小～最大 |
20～200kgf･cm |
50～500 |
100～1000 |
200～2000 |
5～50kgf･m |
10～100 |
| 1刻度 |
0.02kgf･cm |
0.05 |
0.1 |
0.2 |
0.005kgf･m |
0.01 |
扭拒范围
[lbf･in] |
最小～最大 |
18～180 |
44～440 |
88～880 |
170～1700 |
440～4400 |
880～8800 |
| 1刻度 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
1 |
扭拒范围
[lbf･ft] |
最小～最大 |
－ |
3.6～36 |
7.3～73 |
15～150 |
36～360 |
73～730 |
| 1刻度 |
－ |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
| 最大有效长度 L’ [mm] |
410 |
660 |
1100 |
1650 |
| 插入驱动头 □a [mm] |
9.53 |
12.7 |
19.1 |
25.4 |
尺寸
[mm] |
L |
506 |
756 |
1276 |
1856 |
| B |
339 |
391 |
710 |
775 |
| H |
267 |
269 |
394 |
| L1 |
ー |
805 |
1195 |
| B1 |
－ |
518 |
666 |
| B2 |
－ |
90 |
150 |
| H1 |
113 |
162 |
| H2 |
171 |
169 |
174 |
238 |
247 |
| 重量约[kg] |
12 |
13 |
47 |
49 |
| 附件 |
转接头
(插入-插出) |
DA3-2 |
277、DA4-3 |
－ |
－ |
DA8-6 |
| 六角转接头 |
10・13・19
12・14・17 |
17・22・27
19・24・30 |
22・27・29
30・32・36 |
36・46
41・50 |
| |
|
|
|
|
|
|
|
精度 ±１%+1刻度 |
