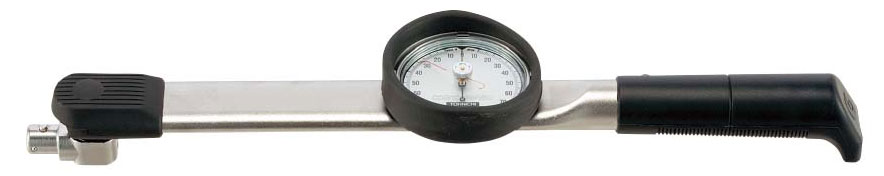

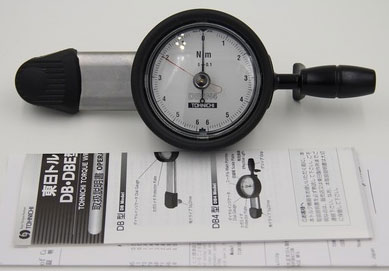

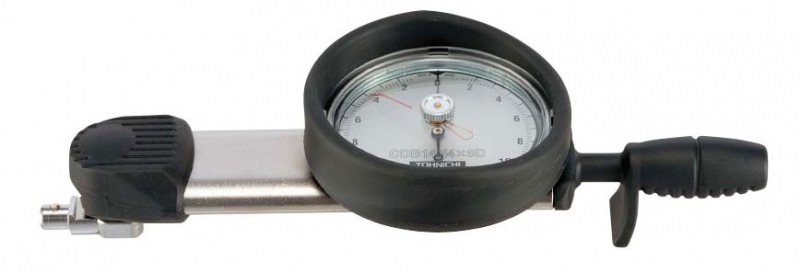

日本东日TOHNICHI表盘指针式测量力扭矩扭力扳手
-
日本东日TOHNICHI表盘指针式测量力扭矩扭力扳手
适用范围
适用于检查和紧固
特点：
交换头式扭力扳手
重量轻，读取刻度容易，适用于检查。
通过使用交换头，可将一把扳手，变为开口扳手、梅花扳手、棘轮扳手、内六角扳手以及其他扳手使用。
CDB型号的标准附件包含记忆指针，用于获取峰值扭矩读数。
由于变形量较小，相对于平板指针式扭力扳手，可以减轻操作人员的疲劳程度
由于刻度盘可移动，可先将指针调至所需扭矩，然后当指针指向“0”时完成紧固。
刻度盘有防护罩，可防止损坏测定物。（除CDB300N、420N）
CDB25N～200N附带树脂手柄。
规格：国际单位制型号 CDB7N4X8D-S CDB14N4X8D-S CDB25NX10D-S CDB50NX12D-S CDB100NX15D-S CDB200NX19D-S CDB300NX22D-S CDB420NX22D-S 扭矩范围
［N·m］最小～最大 0.7～7 2～14 3～25 5～50 10～100 20～200 30～300 40～420 刻度 0.1 0.2 0.5 1 2 5 公制型号 70CDB4-S 140CDB4-S 250CDB-S 500CDB-S 1000CDB-S 2000CDB-S 3000CDB-S 4200CDB-S 扭矩范围
［kgf·cm/ kgf·m］最小～最大 kgf·cm7～70 20～140 30～250 50～500 100～1000 200～2000 kgf·m
3～304～42 刻度 kgf·cm1 2 5 10 20 kgf·m0.5 美制型号 70CDB4-A-S 140CDB4-A-S 250CDB-A-S 500CDB-A-S 1000CDB-A-S 2000CDB-A-S 3000CDB-A-S 4200CDB-A-S 扭矩范围
［lbf·in/ lbf·ft］最小～最大 lbf·in6～60 20～120 30～220 40～430 lbf·ft
7～7014～140 20～220 30～300 刻度 lbf·in 1 2 5 适用螺栓
（参考）钢制螺栓 M5、M6 （M7）M8 M10 M12 M12（M14） M16（M18） M20（M22） M24 高压螺栓 M4（M4.5） M5、M6 （M7） M8 M10 M12（M14） M16 （M18） 最大手力［N］ 31.8 63.6 96.2 161.3 256.4 388.3 413.8 454.1 尺寸［mm］ 有效长度 L 220 260 310 390 515 725 925 全长 L’ 215 255 330 415 525 720 920 高度 H 51 57 60 57.5 63.1 64.4 扳头 d3 8 10 12 15 19 22 重量［kg］ 0.4 0.48 0.53 0.76 1 1.65 2.7
