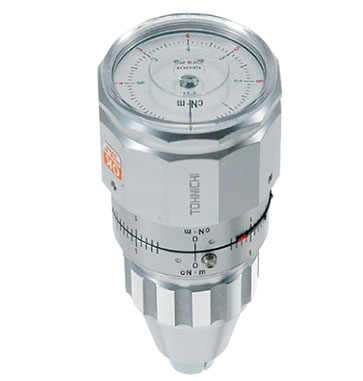

日本TOHNICHI东日扭力计 扭矩表
适用范围
适用于极小扭矩的测量、检查和紧固
特点：
双向操作轻便型扭力表。
先端是三爪夹头。
“推锁按钮”可轻松固定夹头。
刻度盘在270度装有止动件，可防止过载。
关于校准套件，ATGTCL适用于ATG，BTGTCL适用于BTG。

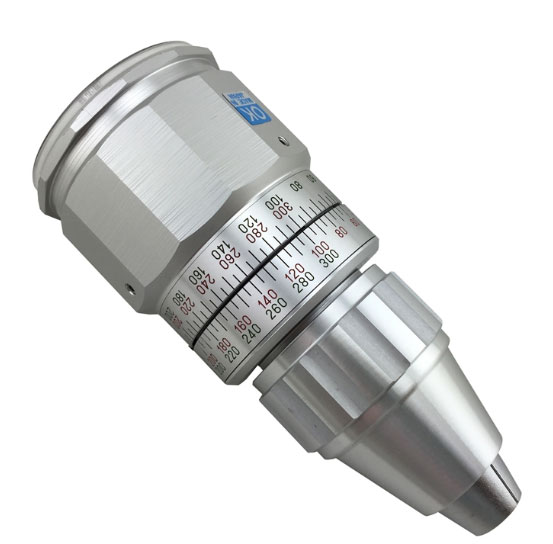

侧面也有刻度，可视性优越。
可选购尺寸图的C刻度盘上附带正面记忆指针的型号。（参照尺寸图）
※除ATG045CN
| ATG规格 |
|
|
|
|
|
|
|
|
精度±2% |
|
| |
ATG045CN |
ATG09CN |
ATG1.5CN |
ATG3CN |
ATG6CN |
ATG12CN |
ATG24CN |
|
| 国际单位制型号 |
带正面记忆指针 |
— |
ATG09CN-S |
ATG1.5CN-S |
ATG3CN-S |
ATG6CN-S |
ATG12CN-S |
ATG24CN-S |
|
扭矩范围
［cN·m］ |
最小～最大 |
0.05～0.45 |
0.1～0.9 |
0.2～1.5 |
0.3～3 |
0.5～6 |
1～12 |
3～24 |
|
| 刻度 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
|
| |
45ATG |
90ATG |
150ATG |
300ATG |
600ATG |
1200ATG |
2400ATG |
|
| 公制型号 |
带正面记忆指针 |
— |
90ATG-S |
150ATG-S |
300ATG-S |
600ATG-S |
1200ATG-S |
2400ATG-S |
|
扭矩范围
［gf·cm］ |
最小～最大 |
5～45 |
10～90 |
20～150 |
30～300 |
60～600 |
100～1200 |
300～2400 |
|
| 刻度 |
1 |
2 |
5 |
10 |
20 |
50 |
|
| |
ATG06Z |
— |
— |
— |
— |
— |
— |
|
| 美制型号 |
带正面记忆指针 |
— |
ATG1.5Z-S |
ATG2.4Z-S |
ATG4.5Z-S |
ATG9Z-S |
ATG18Z-S |
ATG36Z-S |
|
扭矩范围
［ozf·in］ |
最小～最大 |
0.06～0.6 |
0.2～1.5 |
0.3～2.4 |
0.5～4.5 |
1～9 |
2～18 |
4～36 |
|
| 刻度 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
|
| 记忆指针 |
正面 |
— |
选购件 |
|
| 侧面 |
— |
标准 |
|
尺寸
［mm］ |
全长 |
L’ |
89 |
|
| 直径 |
D |
43.5 |
|
| 夹爪 |
Фd |
1～6.5 |
|
| 刻度盘直径 |
D1 |
35 |
|
| 本体 |
L1 |
51 |
|
| 重量［kg］ |
0.18 |
|
| |
|
|
|
|
|
|
|
|
|
|
|
| BTG规格 |
|
|
|
|
|
|
|
|
|
|
精度±2% |
| |
— |
— |
BTG15CN |
BTG24CN |
BTG36CN |
BTG60CN |
BTG90CN |
BTG150CN |
| 国际单位制型号 |
带正面记忆指针 |
— |
— |
BTG15CN-S |
BTG24CN-S |
BTG36CN-S |
BTG60CN-S |
BTG90CN-S |
BTG150CN-S |
扭矩范围
［cN·m］ |
最小～最大 |
— |
— |
2～15 |
3～24 |
4～36 |
6～60 |
10～90 |
20～150 |
| 刻度 |
— |
— |
0.2 |
0.5 |
1 |
2 |
| |
— |
— |
1.5BTG |
2.4BTG |
3.6BTG |
6BTG |
9BTG |
15BTG |
| 公制型号 |
带正面记忆指针 |
— |
— |
1.5BTG-S |
2.4BTG-S |
3.6BTG-S |
6BTG-S |
9BTG-S |
15BTG-S |
扭矩范围
［gf·cm］ |
最小～最大 |
— |
— |
0.2～1.5 |
0.3～2.4 |
0.4～3.6 |
0.6～6 |
1～9 |
2～15 |
| 刻度 |
— |
— |
0.02 |
0.05 |
0.1 |
0.2 |
| |
— |
— |
— |
— |
— |
— |
— |
— |
| 美制型号 |
带正面记忆指针 |
BTG60Z-S |
BTG120Z-S |
1.5BTG-A-S |
2.4BTG-A-S |
3.6BTG-A-S |
6BTG-A-S |
9BTG-A-S |
15BTG-A-S |
扭矩范围
［ozf·in/lbf·in］ |
最小～最大 |
ozf·in6～6 |
10～120 |
lbf·in0.1～1.5 |
0.3～2.4 |
0.4～3.6 |
0.6～6 |
1～9 |
2～15 |
| 刻度 |
ozf·in 1 |
2 |
lbf·in 0.02 |
0.05 |
0.1 |
0.2 |
| 记忆指针 |
正面 |
选购件 |
| 侧面 |
标准 |
尺寸
［mm］ |
全长 |
L’ |
119 |
| 直径 |
D |
64.2 |
| 夹爪 |
Фd |
1～8.5 |
| 刻度盘直径 |
D1 |
53 |
| 本体 |
L1 |
67 |
| 重量［kg］ |
0.52 |
注意：
1.因为扭矩值非常低，所以ATG045CN不提供侧面记忆指针。
也不提供正面记忆指针的选择。
2.铝盖和钢制夹头为ATG和BTG型号标准配备。也可选购树脂盖和夹头。
3.通过ATG/BTG（-S）进行测定时，请确保测定物被带入的长度保持在10mm以上。
