| 技术参数 |

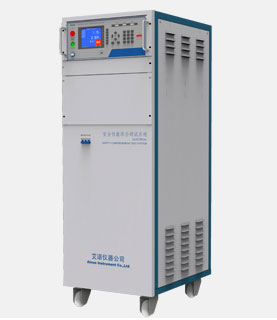

AN9640B |
| 显示方式 |
240×128点阵 蓝屏 |
| 隔离变压器容量 |
单相：6000W |
| 过流保护门限 |
电流大于30A,超过5s保护 |
| 报警方式 |
声、光报警 |
| 接口功能 |
RS232、97电源接口、报警灯接口、遥控接口 |
| 选配功能 |
RS485接口、脚踏开关接口、开关量接口 |
| 蜂鸣器报警声音 |
可开启，可关闭 |
| 测试组数 |
15个测试组，每组7个测试步 |
| 接地电阻测试 |
空载输出电压 |
＜12V |
| 电流设定范围 |
AC 10A 25A 50Hz/60Hz 1A/步 |
| 电流精度 |
±(3%×读数 0.18A) |
| 电流稳定度 |
小于0.4％ (10A电流，100mΩ) |
| 接地电阻测量范围/精度 |
10～600mΩ ±(3%×读数 5个字) |
| 接地电阻上限设定范围 |
10A：10～600mΩ；
25A：10～300mΩ； 1mΩ/步 |
| 接地电阻下限设定范围 |
0～100mΩ |
| 补偿电阻范围 |
0～200 mΩ 自动测量，可开、关 |
| 接地电压测量范围/精度 |
30～7500mV ±(3%×显示值＋50mV) |
| 接地电压上限设定范围 |
30～7500mV 1mV/步 |
| 接地电阻下限设定范围 |
0～3000mV |
| 补偿电压范围 |
0～1000mV 自动测量，可开、关 |
| 测试时间范围/分辨率 |
1～999s 1s/步 |
| 绝缘电阻测试 |
额定输出负载/电流 |
2VA(1000V/2mA) 2mA |
| 输出电压范围/调整率 |
DC 500V/1000V <1%(从空载到满载) |
| 输出电压纹波 |
＜1% (纯阻1000V/1mA) |
| 输出电压精度/分辨率 |
±(3％×读数 3V) 5V |
| 绝缘电阻测量范围/精度 |
≤100MΩ：±(3％×读数 3个字)；
＞100 MΩ：±(8％×读数 8个字) |
| 绝缘电阻上限设定范围 |
2000 MΩ |
| 绝缘电阻下限设定范围 |
0.3～2000MΩ 0.1MΩ/步(≤100MΩ)，1 MΩ/步(＞100MΩ) |
| 测试时间范围/分辨率 |
1～999s 1s/步 |
| 交流耐压测试 |
额定输出负载 |
100VA (AC：5000V/20mA) |
| 输出电压范围/频率 |
500～5000V 50Hz/60Hz |
| 输出电压调整率 |
＜3% (从空载到满载) |
| 输出电压设定范围 |
静态：AC，500～5000V; |
| 输出电压精度 |
±(3％×读数 10V) |
| 击穿电流测量精度 |
±(3％×读数 0.03mA) |
| 击穿电流预置报警范围 |
上限：0.10～20.00mA；下限：0～10.00mA； 0.01mA/步 |
| 补偿电流范围 |
0.00～10.00mA，自动测量，可开、关 |
| 测试时间范围 |
1～999s 1s/步 |
| 缓升时间范围 |
0～100s 1s/步 |
| 泄漏测试 |
输出电压范围 |
外置电源或隔离装置输入 |
| 泄漏类型设定 |
静态泄漏，动态泄漏 |
| 输出电压测量范围 |
AC 60～280V |
| 输出电压测量精度 |
45～65Hz: ±(0.5％×读数＋2个字) |
| 泄漏电流设定范围 |
上限：0～9.999mA 0.001mA；
下限：0～5.000mA |
| 补偿电流设定范围 |
0～1000uA，自动测量，可开、关 |
| 泄漏电流测量范围/精度 |
0.050mA～9.999mA/ DC-10kHz：±(3％×读数 10μA)；
10k-1MHz：±(5％×读数 50μA) |
| 测试时间范围 |
1～999s 1s/步 |
| 额定负载功率范围 |
外置电源或隔离装置输入2kW |
| 功率测试 |
输出电压范围 |
1.0倍输入电压(通过隔离变压器输出，电压调整率5％) |
| 功率设定范围/分辨率 |
上限：6～6000W 下限：0～6000W 1W/步 |
| 输出电压测量范围 |
AC 60～280V |
| 输出电压测量精度 |
45～65Hz：±(0.5％×读数 2个字) |
| 电流测量范围 |
AC 0.030～3.999A，4.00～25.00A； |
| 电流测量精度 |
45～65Hz：±(0.5％×显示值 0.020A) |
| 有功功率测量范围/精度 |
10.0～199.9W：±(0.5％×读数 5W)；
200～6000W：±(0.5％×读数 30W) |
| 功率因素测量范围/精度 |
0.100～1.000；±(2％×读数 2个字) |
| 测试时间范围 |
1～999s 1s/步 |
