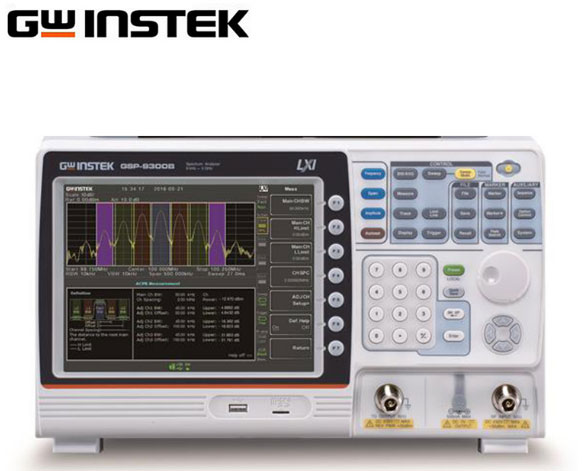

| 频率 |
| 频率 |
范围 |
9 kHz ~ 3.25 GHz |
| 设定分辨率 |
1 Hz |
| 频率参考源 |
准确度 |
±[(最后调校周期 x 老化率) +温度的稳定度+电压供给的稳定度 |
| 老化率 |
±1 ppm max. |
调校后经过1年时间 |
| 温度的稳定度 |
±0.025 ppm |
0~ 50 °C |
| 电压供给的稳定度 |
±0.02 ppm |
|
| 频率读值稳定度 |
开始、停止、中心、标记 |
±(频率显示值 x 频率参考源的准确度 + 10% x 解析带宽 + 频率分辨率) |
| 扫描点数 |
最多601，最少6 |
| 标记计数器 |
分辨率 |
1 Hz, 10 Hz, 100 Hz, 1 kHz |
| 准确度 |
±(频率显示值 x 频率参考源的准确度 + 计频器的分辨率) |
RBW/Span >=0.02 ;
Mkr level to DNL>30 dB |
| 频距 |
范围 |
0 Hz (zero span), 100 Hz to 3.25 GHz |
|
| 分辨率 |
1 Hz |
|
| 准确度 |
±频率分辨率 |
RBW : 自动 |
| 相位噪声 |
距离载波信号的偏移量 |
|
Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40 |
| 10 kHz |
<-88 dBc/Hz |
典型值 |
| 100 kHz |
<-95 dBc/Hz |
典型值 |
| 1 MHz |
<-113 dBc/Hz |
典型值 |
| 解析带宽滤波器 |
滤波器带宽 |
1Hz ~1MHz，按1-3-10 的順序 |
-3dB 带宽 |
| 200 Hz, 9 kHz, 120 kHz, 1MHz |
-6dB 带宽 |
| 准确度 |
± 8%, RBW = 1MHz |
标示值 |
| ± 5%, RBW < 1MHz |
标示值 |
| 形状系数 |
< 4.5:1 |
典型的带宽比率：-60dB:-3dB |
| 视讯带宽滤波器 |
滤波器带宽 |
1 Hz ~ 1 MHz 按 1-3-10 顺序 |
-3dB 带宽 |
| 振幅 |
| 振幅范围 |
量测范围 |
100 kHz ~ 1 MHz |
由显示平均噪声位准（DANL）到+18dBm |
| 1 MHz~ 10 MHz |
由显示平均噪声位准（DANL）到+21dBm |
| 10 MHz~ 3.25 GHz |
由显示平均噪声位准（DANL）到+30dBm |
| 衰减器 |
输入衰减器范围 |
0 ~50 dB，能以1 dB 为单位进行调整 |
自动或者手动设定 |
| 最大安全输入位准 |
平均的连续功率 |
≤ +33 dBm |
输入衰减器的设定≥10 dB |
| 直流电压 |
± 50 V |
|
| 1dB增益压缩 |
输入混波器端的总功率 |
> 0 dBm |
典型值；fc ≥50 MHz；关闭前级放大器 |
| 前级放大器端的总功率 |
> -22 dBm |
典型值；fc ≥50 MHz；开启前级放大器 |
| |
混波器的功率位准（dBm）＝输入功率（dBm）－ 输入衰减量（dB） |
| 显示平均噪声位准 (DANL) |
关闭前级放大器 |
RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次 |
| 9 kHz~ 100 kHz |
< -93 dBm |
标示值 |
| 100 kHz ~ 1 MHz |
< -90 dBm - 3 x (f/100 kHz) dB |
| 1 MHz ~ 2.7 GHz |
< -122 dBm |
| 2.7 GHz ~ 3.25 GHz |
< -116 dBm |
| Preamp on |
RF衰减量0 dB；RF输入端连接50Ω负载; RBW 10 Hz；VBW 10 Hz；频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次 |
| 100 kHz ~ 1 MHz |
< -108 dBm - 3 x (f/100 kHz) dB |
标示值 |
| 1 MHz ~ 10 MHz |
< -142 dBm |
| 10 MHz ~ 3.25 GHz |
< -142 dBm + 3 x (f/1 GHz) dB |
| 位准显示范围 |
刻度 |
对数, 线性 |
|
| 单位 |
dBm, dBmV, dBuV, V, W |
|
| 标记位准读值 |
0.01 dB |
对数刻度 |
| |
0.01 % of reference level |
线性刻度 |
| 位准显示模式 |
轨迹, Topographic, Spectrogram |
单一/分割窗口 |
| 轨迹数量 |
4 |
|
| 检波器 |
正峰值、负峰值、取样、一般及RMS(非视频), 平均值(EMI), Quasi-Peak(EMI) |
可在不同轨迹下分别设定 |
| 轨迹功能 |
清除/写入；最高值/最低保持；检视轨迹；空白；平均运算 |
|
| 绝对振幅精度 |
绝对点数 |
中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/每格, 峰值侦测模式, 20~30℃, 信号 0dBm |
| 关闭前级放大器 |
± 0.3 dB |
参考位准 0dBm, 衰减量10dB |
| 开启前级放大器 |
± 0.4 dB |
参考位准 -30dBm, 衰减量0dB |
| 频率响应 |
关闭前级放大器 |
衰减量10 dB，参考频率：160 MHz，20~30℃ |
| 100 kHz~ 2.0 GHz |
± 0.5 dB |
|
| 2GHz~ 3.25 GHz |
± 0.7 dB |
|
| 开启前级放大器 |
衰减量0 dB，参考频率：160 MHz，20~30℃ |
| 1 MHz~ 2 GHz |
± 0.6 dB |
|
| 2 GHz ~ 3.25 GHz |
± 0.8 dB |
|
| 输入衰减切换不确定度 |
衰减器设定 |
0 ~50 dB，以1 dB 为单位进行调整 |
|
| 不确定度 |
± 0.25 dB |
参考点：160MHz, 10dB 衰减量 |
| 解析带宽滤波器切换不确定度 |
1 Hz to 1 MHz |
± 0.25 dB |
参考点：10kHz RBW |
| 位准量测不确定度 |
整体振幅准确度 |
± 1.5 dB |
20到30度C, 频率>1MHz, 信号输入0~-50dBm, 参考位准0~-50dBm, 输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭 |
| ± 0.5 dB |
典型值 |
| 旁生噪声响应 |
二次谐波失真
|
|
关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量 |
| +35 dBm |
典型值; 10 MHz < fc < 775 MHz |
| +60 dBm |
典型值; 775 MHz ≤ fc < 1.5 GHz |
| 三阶交互调变 |
|
关闭前级放大器；信号输入位准：-30 dBm, 0dB衰减量 |
| > 1dBm |
300 MHz ~ 3 GHz |
| 与输入端相关的旁生噪声 |
< -60 dBc |
输入信号-30 dBm,衰减量为0 dB, 20到30度C |
| 残留响应 (内在的) |
<-90 dBm |
输入端连接50Ω负载；RF 衰减量为0 dB；关闭前级放大器 |
| 扫频 |
| 扫频时间 |
范围 |
204 us ~ 1000 s |
频距>0Hz |
| 50 us ~ 1000 s |
频距等于0Hz, 最小时间分辨率10us |
| 扫频模式 |
连续, 单次 |
|
| 触发源 |
自由撷取；影像信号；外部信号 |
|
| 触发斜率 |
正或负的信号缘 |
|
| 前置放大器 |
| |
频率范围 |
1 MHz ~ 3.25 GHz |
|
| 增益 |
18 dB |
标示值, 标准机器已内建 |
| 正面板输入/输出 |
| RF输入 |
接头类型 |
N型母座 |
|
| 阻抗值 |
50Ω, 标示值 |
|
| VSWR |
<1.6 :1 |
300kHz 到3GHz, 输入衰减≥ 10 dB |
| 外部供应电源 |
接头类型 |
SMB公座 |
|
| 电压/电流 |
最大 +7Vdc, 500mA |
含短路保护 |
USB主控端
|
接头类型 |
A型接头 |
|
| 通讯协议 |
版本2.0 |
支援全速/高速/低速 |
| Micro SD插槽 |
通讯协议 |
SD 1.1版 |
|
| 支援卡别 |
MicroSD, MicroSDHC |
最大至32GB可使用 |
| 背面板输入/输出 |
| 参考输出 |
接头类型 |
BNC 母座 |
|
| 输出频率 |
10 MHz |
标示值 |
| 输出振幅 |
3.3V CMOS |
|
| 输出阻抗 |
50 Ω |
|
| 参考输入 |
接头类型 |
BNC 母座 |
|
| 输入参考频率 |
10 MHz |
|
| 输入振幅 |
-5 dBm ~ +10 dBm |
|
| 频率锁定范围 |
在±5ppm的输入参考频率至内 |
|
| 警示输出 |
接头类型 |
BNC母座, |
开集电极控制 |
| 触发输入/门闸扫描输入 |
接头类型 |
BNC母座 |
|
| 输入振幅 |
3.3V CMOS |
|
| 切换 |
自动切换 |
|
| LAN (TCP/IP)界面 |
接头类型 |
RJ-45 |
|
| 标准 |
10Base-T; 100Base-Tx; Auto-MDIX |
USB被控端
|
接头类型 |
B型接头 |
仅适合远程控制, 支持USB TMC |
| 通讯协议 |
版本2.0 |
支援全速/高速 |
| 中频输出 |
接头类型 |
SMA 母座 |
|
| 阻抗 |
50Ω |
标示值 |
| 中频频率 |
886 MHz |
标示值 |
| 输出准位 |
-25 dBm |
10dB衰减量, RF输入：0dBm @1GHz |
| 耳机输出 |
接头类型 |
3.5mm立体声插槽, 有线单声道操作 |
| 屏幕输出 |
接头类型 |
DVI-I接头(整合模拟及数字), 单一链接, 使用转换器可兼容于VGA或HDMI标准 |
| RS-232界面 |
接头类型 |
D-sub 9-pin 母座 |
Tx,Rx,RTS,CTS |
| GPIB界面 (选配) |
接头类型 |
IEEE-488 总线接头 |
|
| AC电源输入 |
电源供应 |
AC 100 V ~ 240 V, 50 / 60 Hz自动档位选择 |
| 电池模块(选配) |
电池模块 |
6 cells, 可充电式锂电池, 3S2P |
符合UN38.3规范 |
| 电压 |
直流10.8V |
|
| 容量 |
5200 mAh / 56Wh |
|
| 一般规格 |
| |
内部数据储存量 |
内建16MB |
|
| 功率消耗 |
<65 W |
|
| 暖机时间 |
< 30 分钟 |
|
| 温度范围 |
+5 °C~ +45 °C |
操作范围 |
| -20 °C ~ + 70 °C |
储存范围 |
| 重量 |
4.5 kg (9.9 lb) |
包括全部选配
(基本+信号+GPIB接口+电池模块) |
| 尺寸 |
210 x 350 x 100 (mm)
8.3 x 13.8 x 3.9 (in) |
概约 |
| 追踪产生器(选配) |
| |
输出频率范围 |
100 kHz ~ 3.25 GHz |
|
| 输出功率位准范围 |
-50 dBm ~0 dBm，以0.5 dB为单位进行调整 |
| 绝对准确度 |
± 0.5 dB |
参考点：160MHz, -10dBm, 10dB衰减量, 20~30℃ |
| 输出平坦度 |
参考点 160MHz, -10dBm |
| 100 kHz ~ 2 GHz |
± 1.5 dB |
| 2 GHz ~ 3.25 GHz |
± 2 dB |
| 输出位准切换不准确度 |
± 0.8 dB |
Referenced to -10 dBm |
| 谐波 |
< -30 dBc |
典型值, 输出准位-10dBm |
| 反向电压 |
最大+30dBm |
|
| 接头类型 |
N型母座 |
|
| 阻抗 |
50Ω |
标示值 |
| 输出VSRW |
< 1.6:1 |
300 kHz ~3 GHz，输入衰减器≥12 dB |
