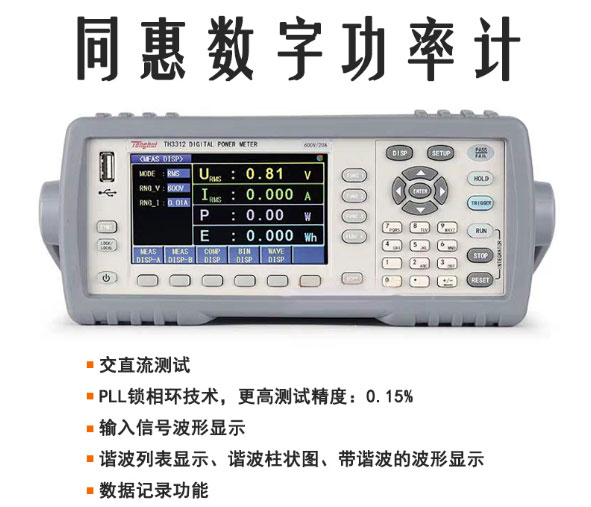

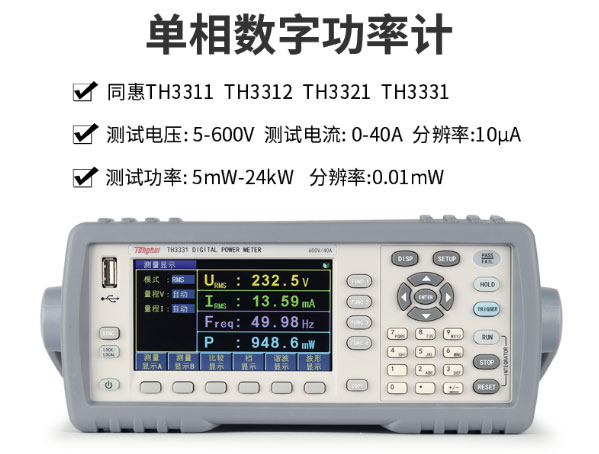

同惠数字功率计电参数测试仪TH3311/TH3312/TH3321/TH3331
TH33XX系列
单相数字功率分析仪(数字功率计)采用了高速的32位处理器和专业的 DSP 数字信号处理器，具有速度快、频带宽、功能全、结构紧凑、测试稳定、操作简单以及良好的人机界面等特点，是新一代数字功率分析仪。可以测量的主要参数有：电压电流有效值、电压电流交流分量、电压电流直流分量、有功功率、无功功率、视在功率、电能计时、功率因素、频率、电压电流峰值因数、电压电流峰峰值等电参数，根据仪器型号的不同，部分仪器不具有谐波分析功能
性能特点
■ 24位色4.3英寸480×272彩色液晶屏, 中英文界面
■ PLL锁相环技术，更快测量速度
■ 交直流测试
■ 宽电流测量范围
■ 输入信号波形显示：电压与电流可同时或分别显示
■ 更高测量精度、更快数据更新率
■ 丰富显示模式：
传统四窗口显示
全参数全屏显示
■ 更高频率测试范围及更宽的频响
■ 多种谐波分析显示方式：
技术参数
| 型号 |
TH3311 |
TH3312 |
TH3321 |
TH3331 |
| 显示器 |
4.3寸彩色TFT显示器 |
| 接线方式 |
单相 |
基本特征 |
AC |
☑ |
☑ |
☑ |
☑ |
| DC |
☑ |
☑ |
☑ |
☑ |
| 精密型 |
☑ |
☑ |
☑ |
☑ |
| 微电流 |
|
|
☑ |
|
| 宽电流 |
|
|
|
☑ |
| 谐波分析 |
|
☑ |
☑ |
☑ |
| 电能测试 |
☑ |
☑ |
☑ |
☑ |
显示方式 |
数据 |
☑ |
☑ |
☑ |
☑ |
| 波形图 |
☑ |
☑ |
☑ |
☑ |
| 谐波柱状图 |
|
☑ |
☑ |
☑ |
| 基本准确度 |
0.15%读数+0.2%量程+1个字 |
| 电压 |
量程 |
5V-75V/150V/300V/600V |
| 分辨率 |
0.01V |
| 电流 |
量程 |
10mA/30mA/100mA/400mA/1.5A/5A/20A |
1mA/3mA/10mA/40mA/150mA/500mA/2A |
10mA/30mA/100mA/400mA/1A/3A/10A/40A |
| 最小分辨率 |
10uA |
1uA |
10uA |
| 功率 |
范围 |
5mW-12kW |
0.5mW-1.2kW,6级能效 |
5mW-24kW |
| 最小分辨率 |
0.01mW |
0.001mW |
0.01mW |
| 频率 |
范围 |
基频范围：DC/45Hz-400Hz，带宽：21kHz，滤波器5kHz |
| 最小分辨率 |
0.01Hz |
| 功率因数 |
范围 |
-1.000 - 1.000 |
| 最小分辨率 |
0.001 |
| 谐波分析 |
------ |
±(5%读数+0.3%量程) |
| 电能积分 |
范围 |
0-99999kWh |
| 分辨率 |
0.001Wh |
| 精度 |
±(0.2%读数+0.3%量程) |
| 电能计时 |
范围 |
0-9999:59:59 |
| 分辨率 |
1s |
| 精度 |
±0.05% |
| 测量速度 |
8次/秒(50Hz) DC:8次/秒，谐波功能打开:4次/秒(50Hz) |
| 锁定功能 |
数据锁定 |
| 量程方式 |
自动/手动 |
| 输入阻抗 |
≥1MΩ（所有电压档） |
| 比较器 |
超限声、光报警 |
| 输出 |
继电器输出 |
| 通讯接口 |
RS232C/RS485、USB DEVICE、USB HOST、HANDLER |
| 存储 |
USB波形、设置文件 |
