同惠TH2817 LCR电桥
-

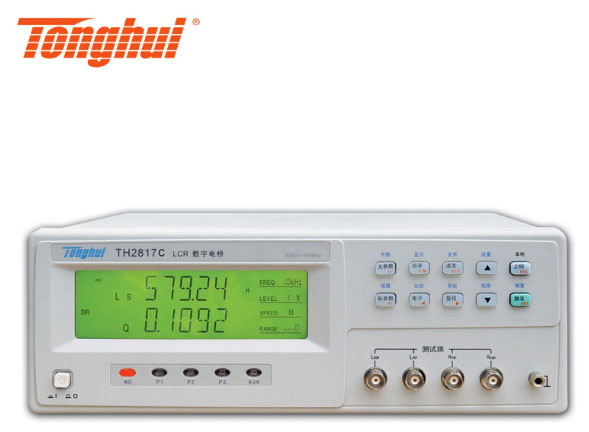

TH2817C型LCR数字电桥是本公司推出的高性价比元件参数测试仪器。该产品综合了本公司多年电桥研制上的成熟技术,是精简通用型与高性能LCR电桥的完美结合，可满足生产线质量保证、进货检验及元件评估的测量要求
性能特点
■ 测试速度：50ms
■ 大型专用白背光LCD显示屏
■ 50Hz－100kHz, 10个典型测试频率
■ 0.1Vrms,0.3Vrms,1.0Vrms三个典型测试电平
■ 内置±2VDC偏压源，可扩展至±5VDC偏压或50mA偏流 （仅TH2817C）
■ 30Ω/100Ω两种可选源阻抗，便于兼容不同LCR表的测试一致性
■ 变压器参数测量能力（仅TH2817C）
■ 自动LCZ功能
■ 可储存10组仪器测试参数
■ 标准配置RS232C、HANDLER接口,可选配GPIB（IEEE-488）接口

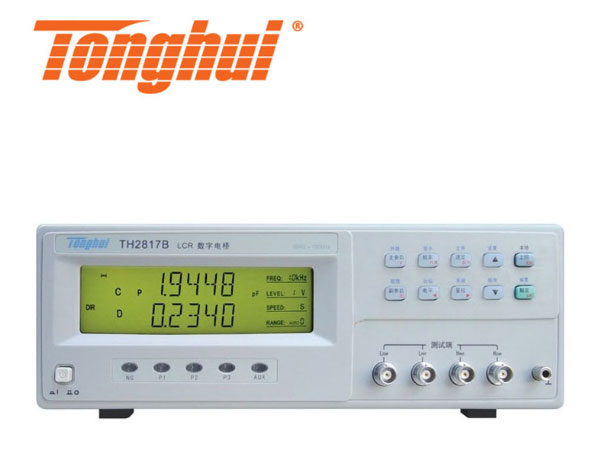

技术参数型号 TH2817B 测试参数 LCR参数 |Z|,R,X, C, L,Q, D,θ 测试频率 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10点 信号源内阻 30 Ω , 100 Ω 测试电平 0.1Vrms,0.3Vrms,1Vrms 基本准确度 0.1% 显示范围 |Z|, R, X 0.0001 Ω — 99.999MΩ C 0.001 pF — 9999.9 ?F L 0.001 ?H — 99.999 kH D 0.0001 — 9.9999 Q 0.0001 — 9999.9 θ -179.99? — 179.99 ? 测量速度 快速:20次/秒,中速:8次/秒,慢速:2次/秒 触发方式 内部, 手动, 外部，总线 比较器功能 四档（三档合格一档不合格)，另有一个附属AUX档 存储器 10组内部仪器设定供存储/调用 接口 RS-232C, HANDLER, GPIB (选件)
