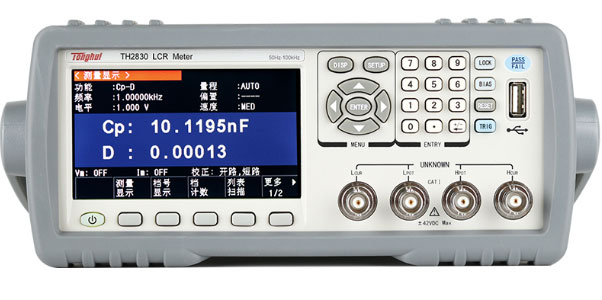

同惠TH2830 LCR电桥
-
同惠高精度LCR数字电桥测试仪TH2811D/TH2810B/TH2830电桥测量仪
TH283X系列是新一代低成本,高性能紧凑型LCR数字电桥,采用最新工艺和高密度电路设计,浓缩大型LCR测试仪的精华,紧凑,小巧.取消传统机械电源开关,采用软件控制电源开关.0.05%的基本精度和良好的测试稳定性可与高端机型媲美.配备4.3寸LCD显示屏和全新升级的界面系统.美观大方,操作简便.仪器提供丰富的接口,兼容标准SCPI指令,可方便地组成各种测试系统,满足检验,生产,科研的各种需求
性能特点
■低成本、高性能、小体积的lcr测试仪
■4.3寸tft液晶显示
■软电源开关
■中英文可选操作界面
■高200khz测试频率
■6位读数分辨率
■10mvrms-2.0vrms可编程测试电平。内置0-±5v/50ma偏置源
■dcr测试功能,50mv-2v可编程测试电平,分辨率10µ??

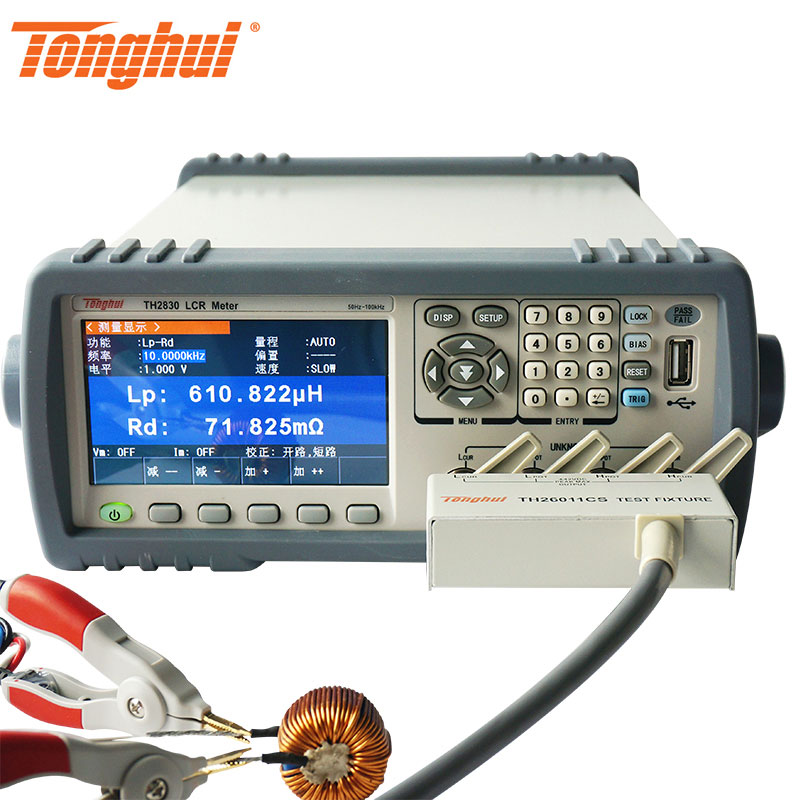

■ls-rd/lp-rd功能(l,rd同时显示)
■高测试速度13ms/次
■30??/100??可选信号源阻抗
■电压电流监视和自动电平调整功能
■内建比较器,10档分选和计数功能
■支持u盘文件存储,可通过u盘升级仪器程序
■rs232,rs485,usb,handler,gpib接口
技术参数产品型号 TH2830 显示 4.3TFT LCD显示器480×272 基本测量准确度 LCRZ 0.05%、DCR 0.1% 测试频率 50Hz—100kHz,34点 AC信号电平 10mVrms—2Vrms；100μArms—20mArms 信号源输出阻抗 30Ω、100Ω RDC测试信号电平 1V 测试参数 L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm、Im，△% 测试速度(ms/次) 快速: 12.5ms；中速: 83 ms；慢速: 167 ms 列表扫描 201点，扫描参数:测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 图形扫描分析 ------- 通用功能 串、并联等效模式，测试电缆长度：0、1m，平均：1-255次，校准：开路、短路、负载，ALC功能量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-999s，键盘锁定功能 独有功能 L-RDC同时测试，软电源开关，一键截屏功能，数据记录功能 比较器 10档分选, PASS/FAIL指示,档计数功能 存储 内部：100组仪器内置测试设定文件，201次测试结果，USB存储器：设定文件、GIF图像、CSV数据文件
