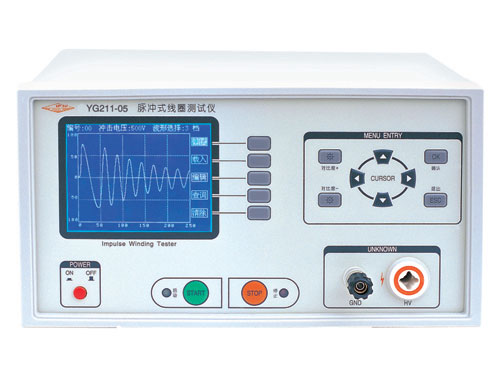

YG211B-01/03/05型脉冲式线圈测试仪
四种波形比较方法快速判断线圈品质
● LCD液晶模块显示，人性化操作界面，简单易学
● 比较结果直接显示，并有多种声响报警方式可选择
● 体积小，重量轻
● 快速判断线圈绝缘性能，速度达6次/秒
● 低电感量脉冲测试，小至10uH
● 40MHz采样频率
采用先进的数字信号处理技术，超强抗干扰能力
同时显示设定电压（V）与峰值电压(Vp)或(Vtp)
LCD液晶模块显示，人性化操作界面，简单易学
比较结果直接显示，并有多种声响报警方式可选择
快速判断线圈绝缘性能，速度达6次/秒
40MHz采样频率
波前时间快达0.2uS
采用闸流管控制的高压开关器件，有很小的前沿时间，主要适用于 电机行业
电容容量可选
| 技术参数 |
Specications |
| 仪器型号 |
YG211B-05 |
YG211B-10 |
| 脉冲 峰值电 压 范围 |
0～5000V 100V/STEP |
0～10000V 200V/STEP |
| 峰值电压准确度 |
±5 % |
| 波前时间 |
0 . 2 u S |
| 脉冲电容量 |
0.01uF～0.1uF（可选） |
| 波形显示方式 |
5"LCD |
| 比较方式 |
面积比较、面积差比较、电晕放电、相位差比较 |
| 电压控制方式 |
手控/脚控 |
| 测试速度 |
6 次/ m i n |
| 测试精度 |
＜5%（1KV-5KV） |
＜5%（1KV-10KV） |
| 工作电源 |
220V±10% 50Hz |
| 重量 |
15kg |
| 体积 |
380×460×195（mm） |
