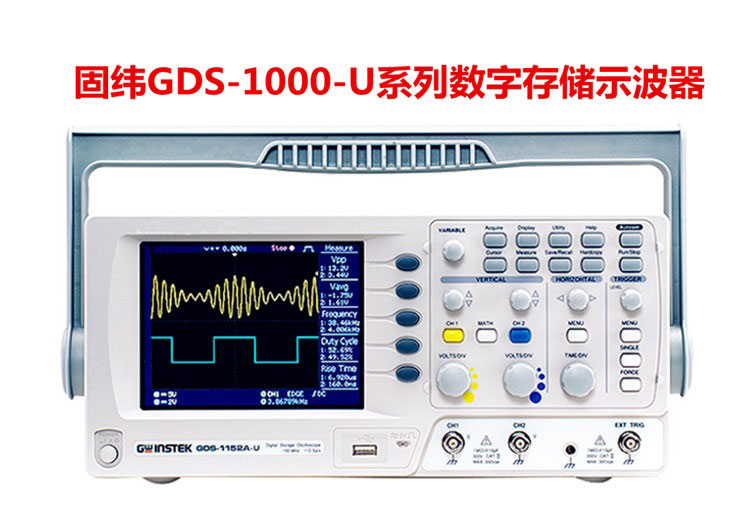

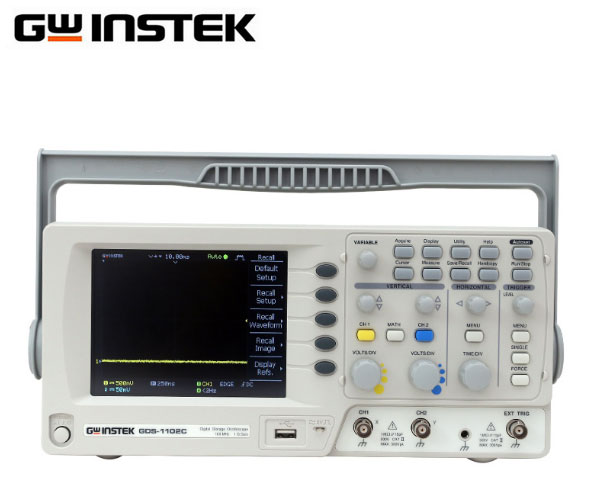

| GDS-1072A-U |
GDS-1102A-U |
GDS-1152A-U |
|
| 垂直系统 |
| 通道数 |
2 |
| 带宽 |
DC ~ 70MHz (-3dB) |
DC ~ 100MHz (-3dB) |
DC ~ 150MHz (-3dB) |
| 上升时间 |
<约5ns |
<约3.5ns |
<约2.3ns |
| 灵敏度 |
2mV/div ~ 10V/div (1-2-5 步进) |
| 精确度 |
±(3% x |读出数值|+0.1 div + 1mV) |
| 输入耦合 |
AC, DC & 接地 |
| 输入阻抗 |
1MΩ±2%, ~15pF |
| 极性 |
正向 ，反向 |
| 最大输入 |
300V (DC+AC peak), CATII |
| 波形信号处理 |
+ , - , x, FFT, FFTrms, Zoom FFT |
偏移范围
|
2mV/div ~ 50mV/div : ±0.4V
100mV/div ~ 500mV/div : ±4V
1V/div ~ 5V/div : ±40V
10V/div : ±300V |
| 带宽限制 |
20MHz (-3dB) |
| 触发系统 |
| 触发源 |
CH1 , CH2 , 电源, 外部触发 |
| 触发模式 |
自动, 普通, 单次, TV, 边沿, 脉宽 |
| 触发耦合 |
AC , DC , 低频抑制 , 高频抑制 , 噪声抑制 |
| 灵敏度 |
DC ~ 25MHz : 约 0.5div 或 5mV |
| 外部触发 |
| 范围 |
±15V |
| 灵敏度 |
DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV |
| 输入阻抗 |
1MΩ±2% , ~ 15pF |
| 最大输入 |
300V (DC AC peak) , CATII |
| 水平系统 |
| 扫瞄范围 |
1ns/div ~ 50s/div (1-2.5-5 步进); 滚动模式 : 250ms/div ~ 50s/div |
| 显示模式 |
主时基, 窗口, 窗口放大, 滚动, X-Y |
| 准确度误差 |
±0.01% |
| 前置触发 |
最大10 div |
| 后置触发 |
1000 div |
| X-Y 模式 |
| X-轴输入 |
通道 1 |
| Y-轴输入 |
通道 2 |
| 相位移 |
±3° 在 100kHz |
| 信号获取系统 |
| 实时采样率 |
最大1GSa/s |
| 等效采样率 |
最大25GSa/s |
| 垂直分辨率 |
8bit |
| 记录长度 |
最大2 Mega点 |
| 获取模式 |
采样, 峰值侦测, 平均 |
| 峰值测量 |
10ns (500ns/div ~ 10s/div) |
| 平均次数 |
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
| 游标及测量系统 |
| 电压测量 |
Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot |
| 时间测量 |
频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比 |
| 延迟测量 |
8种时间延迟量测 |
| 游标测量 |
ΔV
ΔT |
| 计频器 |
分辨率: 6 位
精确度: ±2%
信号源:除视频触发模式下，所有可用触发源 |
| 控制面板功能 |
| 自动设定 |
自动调整垂直系统，水平系统，触发电平 |
| 存储 |
高达15组面板设定 |
| 波形存储 |
15 组波形 |
| 显示系统 |
| TFT LCD |
5.7英吋 |
| 显示分辨率 |
234 x 320 点 |
| 显示格线 |
8 x 10 格 |
| 显示亮度 |
可调整 |
| 接口 |
| USB Device |
USB1.1 & 2.0 全速兼容 (不支持印表机和FLASH闪存) |
| USB Host |
图像 (BMP), 波形数据 (CSV), 和面板设定 (SET) |
| 电源 |
| 电压范围 |
AC 100V ~ 240V , 48Hz ~ 63Hz , 自动选择 |
| 其他功能 |
| 多国语言选单 |
有 |
| 即时帮助 |
有 |
| 附件 |
| |
用户手册 x 1
电源线 x 1
GTP-150A-2 探棒(10:1/1:1) x 2 |
| 尺寸和重量 |
|
| |
310(W) x 142(H) x 140(D)mm
约 2.5kg |
