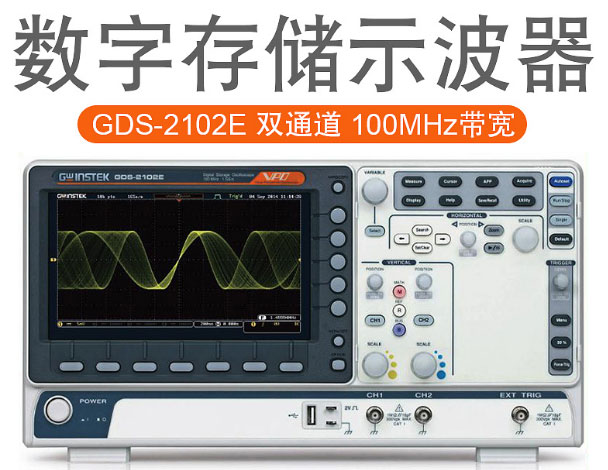

GDS-2000E系列数字存储示波器体现了一种高价值的设计构思，包括100MHz、70MHz二种带宽、1GSa/s采样率、10M记录长度、2输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术，120,000wfms/s的高速更新率可以快速完成波形捕获和处理
GDS-2000E系列
70MHz/ 100MHz 带宽；2 通道
每信道10M最大内存深度及VPO波形显示技术
波形更新率高达 120,000 wfms/s
8" WVAG TFT LCD 屏幕显示
1MPTS FFT分辨率, 提供更高的频域分辨效果
高低通滤波器可选数字滤波器功能
29,000分段内存及波形搜寻功能
I²C/SPI/UART/CAN/LIN 串行总线触发与译码功能
数据纪录功能可追踪长达100小时的讯号变化
支持网络远程储存功能
技术参数：
| 产品名称 |
数字存储示波器 |
| 产品型号 |

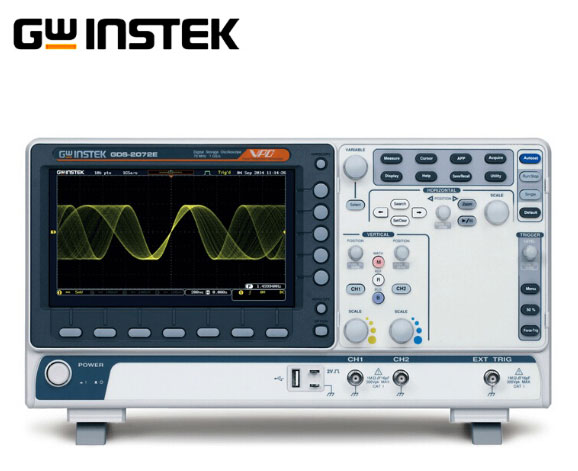

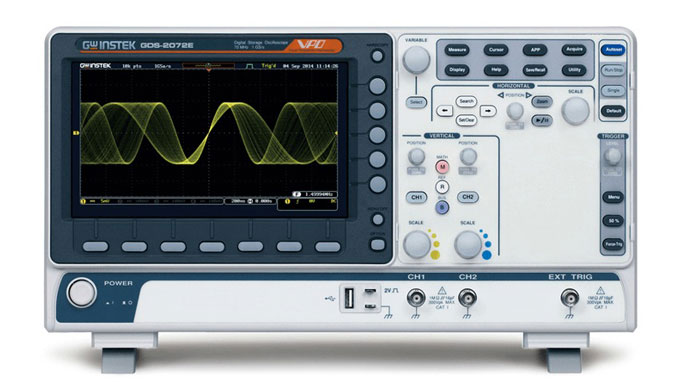

GDS-2072E |
| 输入通道 |
2 |
| 带宽（-3dB） |
70MHz |
| 上升时间 |
5ns |
| 带宽限制 |
20MHz |
| 垂直分辨率 |
8 bit@1MΩ:1mv~10V |
| 直流垂直增益精度 |
当2mv/div或更大档位时，为±（3%X |Reading| + 0.1div+ 1mV)
当1mv/div时，为±（5%X |Reading| + 0.1div+ 1mV) |
| 输入耦合 |
AC, DC, GND |
| 输入阻抗 |
1MΩ / / 16pF |
| 最大输入电压 |
300V (DC+AC peak), CAT I |
| 时基范围 |
1ns/div~100s/div (1-2-5 increments ;
ROLL: 100ms/div~100s/div |
| 时基精度 |
精确度± 50 ppm , ≧1 ms 时间间隔 |
| 实时采样率 |
每通道zui大1GSa/s |
| 记录长度 |
每通道zui大10Mpts |
| 采集模式 |
一般，平均，峰值侦测，高分辨率，单次 |
| 触发源 |
CH1, CH2, Line, Ext |
| 触发模式 |
自动模式 （提供滚动模式可测量100 ms/div或更慢的讯号）、 一般模式、 单次模式 |
| 触发耦合 |
AC, DC, LF rej, HF rej, Noise rej |
| 外部触发电平范围 |
±15V |
| 自动测量 |
36组：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Mean、Cycle Mean、Cycle RMS、Area、Cycle Area、ROVShoot、FOVShoot、RPREShoot、FPREShoot、Frequency、Period、Rise Time、Fall Time、+Width、-Width、Duty Cycle、+Pulses、-Pulses、+Edges、-Edges、Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| 光标测量 |
可测量幅度、时间；单位：秒（s）、Hz、相位（度）、比例（%） |
| 自动计数器 |
6位数计频器，范围从 2 Hz到额定频率 |
| 显示器 |
8"TFT LCD 彩色显示器 |
| 显示器分辨率 |
800×480（WVGA） |
| 波形显示方式 |
点，向量，可调累积（16ms~4s），无限累积 |
| 在线帮助系统 |
有 |
| 语言种类 |
多国语言 |
| 标配 |
USB、LAN |
| 电压范围 |
AC 100V ～ 240V |
| 频率范围 |
48 Hz ~ 63 Hz |
| 尺寸 |
380(W) x 220(H) x 145(D) |
| 重量 |
大约2.8kg |
