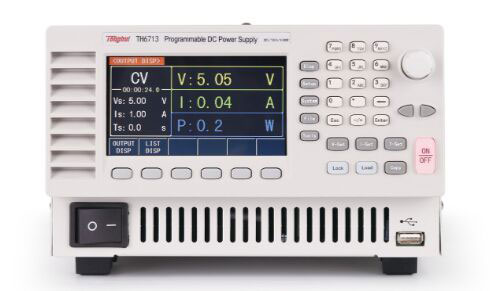

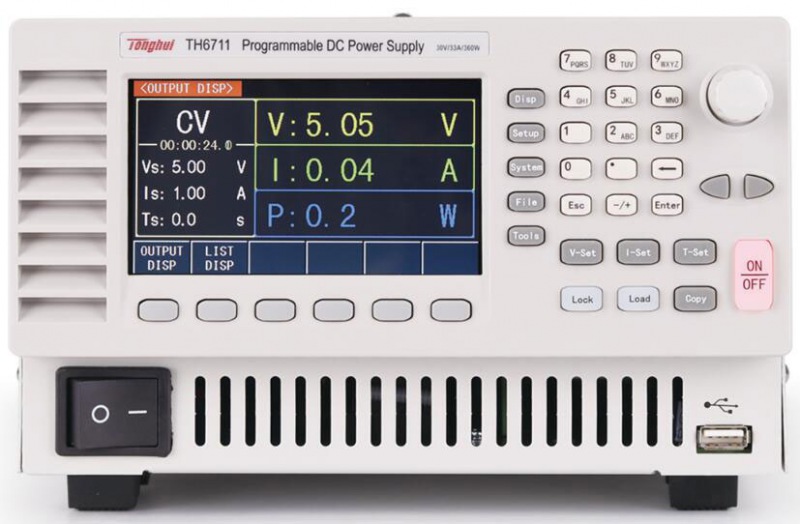

同惠TH6711开关直流电源
-
同惠可编程直流电源TH6711恒压恒流TH6712 TH6713

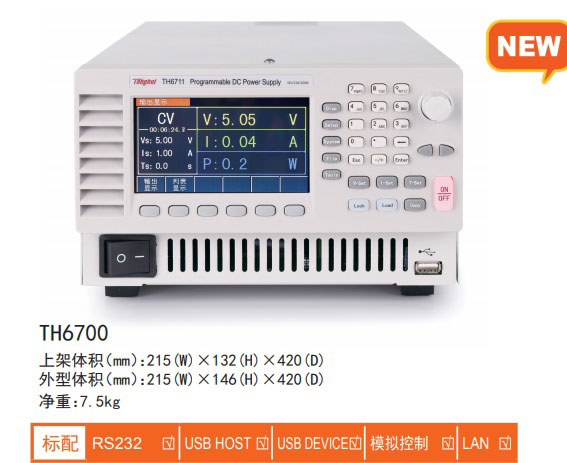

TH6700系列是一款单路输出、宽范围可编程开关直流电源，有三种输出功率为360W、720W、1080W的机型。用户最多可以实现主从串联2台或者主从并联3台TH6700电源，满足更高输出电压和电流的要求
TH6700系列设计了可调斜率功能，用户可以设置输出电压或输出电流的上升时间和下降时间。通常情况下，生产测试照明装置和大型电容时会在输出打开瞬间引发浪涌电流，这严重缩短被测件寿命。为了避免浪涌电流破坏器件，在开关瞬间光滑和缓慢的电压传输可以显著减少浪涌电流，保护器件免遭大电流损坏。
TH6700系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源通常处于CV模式，当输出开启时，这会瞬间给电容性负载带来一个较大的浪涌电流。TH6700系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件免遭浪涌电流损坏。
TH6700系列可以使用可编程内部电阻，仿真电池的输出。例如，电池拥有可变内部电阻，使用电池供电的设备将对设备应用一个电压，这个电压在经过电池的内部电阻时会出现电压下跌。TH6700可以设置模拟内阻电阻值，从而使输出电压下跌。
TH6700系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。
TH6700系列后面板可以接成两端量测和四端量测。接成四端量测具有远端补偿功能，可补偿电源到待测件上的压降。
TH6700系列有丰富的接口：USB HOST、USB DEVICE、LAN、RS232、模拟控制接口。外部电压和外部电阻控制CV/CC模式是通过模拟控制接口实现的。外部电压0-10V这个范围可以控制0-额定电压或0-额定电流输出范围；外部电阻0-10kΩ这个范围可以控制0-额定电压或0-额定电流输出范围。TH6700系列的串并联操作也是通过模拟控制接口来实现的。
技术参数参数 型号 TH6711 TH6712 TH6713
额定输出功率 360W 720W 1080W 电压 0-30V 0-30V 0-30V 电流 0-33A 0-66A 0-100A 负载调整率 电压 ≤20mV 电流 ≤41mA ≤77mA ≤113mA 电源调整率 电压 ≤18mV 电流 ≤41mA ≤77mA ≤113mA 设定值解析度 电压 10mV 电流 10mA 10mA 100mA 回读值解析度 电压 10mV 电流 10mA 10mA 100mA 设定值精度 (25℃±5℃) 电压 ≤0.1%+10mV 电流 ≤0.1%+30mA ≤0.1%+60mA ≤0.1%+100mA 回读值精度 (25℃±5℃) 电压 ≤0.1%+20mV 电流 ≤0.1%+40mA ≤0.1%+70mA ≤0.1%+100mA 纹波与噪声
(20Hz-2MHz)差模电压 ≤60mVp-p and 7mVrms ≤80mVp-p and 11mVrms ≤100mVp-p and 14mVrms 差模电流 ≤72mArms ≤144mArms ≤216mArms 动态恢复时间
(50%-100%负载)负载
频率=100Hz
恢复到10mV
≤1ms上升时间 10%-90% ≤50ms 下降时间（满载） 90%-10% ≤50ms 下降时间（空载） 90%-10% ≤500ms 主从并联 含主机最多并联3台 主从串联 含主机最多串联2台 过压保护OVP 3-33V 3-33V 3-33V 过流保护OCP 3.6-37.8A 5-75.6A 5-113.4A 过温保护OTP 内部温度上升决定 供电电源 88-265VAC，50/60HZ
